概 述
LFM77系列防爆微差壓變送器是一種專門為防爆環境設計的高精度、高穩定性的變送器。該差壓變送器內置多種可選的壓力測量范圍，通過按鍵可以方便的進行現場調整，采用IP65防護等級的外殼，適用于能源管理系統、暖通空調(HVAC)、VAV及風扇控制、環境污染控制、靜態管路和潔凈室壓力、煙霧罩控制、烘箱增壓及鍋爐通風控制等領域。
技術參數
測量介質
空氣或者中性氣體
量程
±100Pa~±10000Pa(量程可定制)
允許過壓
10KPa;80KPa(LFM77-3)
精度
±1.0%FS
工作溫度
-20℃~70℃
補償溫度
-10℃~60℃
存儲溫度
-40℃~80℃
響應時間
0.5s(默認)/1.0s/2s/4s
防護等級
IP65
壓力接口
不銹鋼2分快擰接口
輸出信號
4～20mA/0～10VDC/RS485
供電電源①
12～30VDC/24VAC±20%
功耗
≤1.5W
外殼材質
鑄鋁
通訊
RS-485標準接口， Modbus RTU協議
認證項目
ROHS認證，CE認證
防爆等級
Ex db IIC T6 Gb
顯示方式
LCD數字顯示
重量(近似)
主機：1238g
選型說明
代號及說明
備注
LFM77-
型號
1
-100Pa～100pa
量程范圍
2
-1000Pa～1000Pa
3
-10000Pa～10000Pa
X
定制量程
A
4~20mA
輸出類型
B
0~10VDC
C
RS-485
LFM77-2A 量程：±1000Pa,輸出：4~20mA
選型舉例

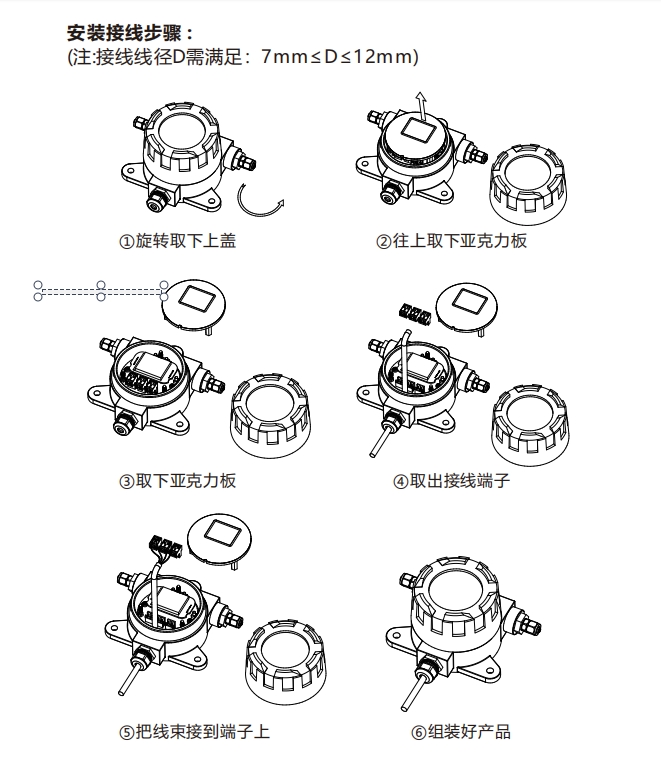

1、接線方式
2、安裝方式
