概 述

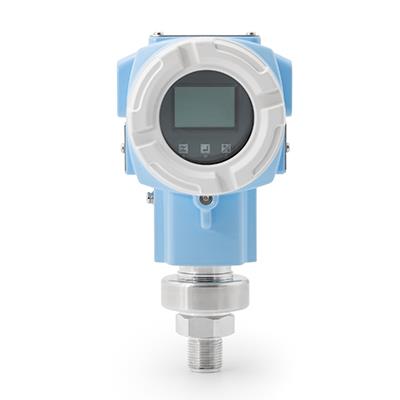

LFT705法蘭壓力變送器能準確測量液體、氣體或蒸汽的壓力并把它轉換成4~20mA DC的輸出信號。該變送器可通過三按鍵本地操作，或通過手操器、組態軟件操作，在不影響4~20mA DC的輸出信號的同時，進行顯示與組態調整。廣泛應用于石油、化工、電力、水文等工業現場的壓力測量。
技術參數
項目
內容
量程
40kPa、250kPa、1MPa、3MPa、10MPa
精度
±0.2%F.S
年穩定度
±0.2%量程上限
工作溫度
-20~70℃帶顯示
存儲溫度
-40~85℃
被測介質
液體、氣體或蒸汽
膜片材質
316L、哈氏合金C、鉭
電氣性能
二線制
四線制
輸出方式
4~20mA
4~20mA+HART
RS485
供電電源
12~36VDC
12~36VDC
12~36VDC
電氣接口
M20*1.5防水出線、NPT1/2防水出線
外殼防護等級
IP65
法蘭尺寸
DN40、DN50、DN80、DN100、其他
壓力形式
表壓G
認證項目
ExdlICT6
選型說明
型號和規格代碼表
提供快
法蘭壓力變送器選型LFT705
1
量程
C
0-1kPa~40kPa(0-100~4000mmH20)/(0-10~400mbar)
D
0-2.5kPa~250kPa(0-0.25~25mH20)/(0-25~2500mbar)
E
0-10kPa~1MPa(0-1~100mH20)/(0-0.1~10bar)
F
0-30kPa~3MPa(0-3~300mH20)/(0-0.3~30bar)
G
0-100kPa~10MPa(0-10~1000mH20)/(0-1~100bar)
2
膜片材質
S
316L
H
哈氏合金C(插入筒無此選型)
T
鉭(插入筒無此選型)
3
填充液
D
常溫硅油(- 30~180C)
E
低溫硅油(-40~80°℃)
F
高溫硅油(-10~350°C)
4
電氣接口
1
M20*1 . 5內螺紋， PVC
2
M20*1.5內螺紋，不銹鋼
4
1/2NPT內螺紋，不銹鋼
5
輸出方式
N
4~20mA
J
4~20mA+HART
F
RS485
6
法蘭標準
N
HG-T20592-2009(鋼管制法蘭PN系列)(引用歐洲D(zhuǎn)IN體系標準)
J
HG-T20615-2009(鋼管制法蘭Class系列)(引用美洲ANSI體系標準)
F
其他法蘭標準
7
法蘭類型
R
法蘭式
E
插入筒式(只提供DN80、2英寸及以上)
8
法蘭尺寸
D40
DN40
1/2英寸
D50
DN50
2英寸
D80
DN80
3英寸
D100
DN100
4英寸
DXX
其他
9
公稱壓力等級
P1
PN10
Class150(1b)
P2
PN16
Class150(1b)
P3
PN25
Class300(1b)
P4
PN40
PX
特殊要求
10
插入筒伸出長度
SO
0(不帶插入筒)
S2
50mm
S4
100mm
S6
150mm
S8
200mm
SX
特殊要求
11
毛細管長度
□□
毛細管長度從1~10m,用□口表示
12
防爆處理
N
普通型
D
隔爆ExdlICT6
13
顯示
M5
帶顯示
N
無顯示
14
附加要求
B
安裝支架
P
連結件材質316L
K
脫脂洗凈處理
L
懸掛式位號牌
H
防雷保護(耐瞬變電壓)
E
英文銘牌
LFT705
C
S
D
1
N
N
R
D40
P1
S1
04
N
N
P
速貨期
(例：4m,04)
